コ ン セ ン ト 配 線 作業日　２００８/４

倉庫にコンセントがなかったため電動工具を使用するには不便でした。コンセントを２個増設し、蛍光灯もスイッチで点灯するようにしました。工事するには電気工事資格が必要ですので、有資格者Ｙさんに配線して頂きました。記して感謝申し上げます。

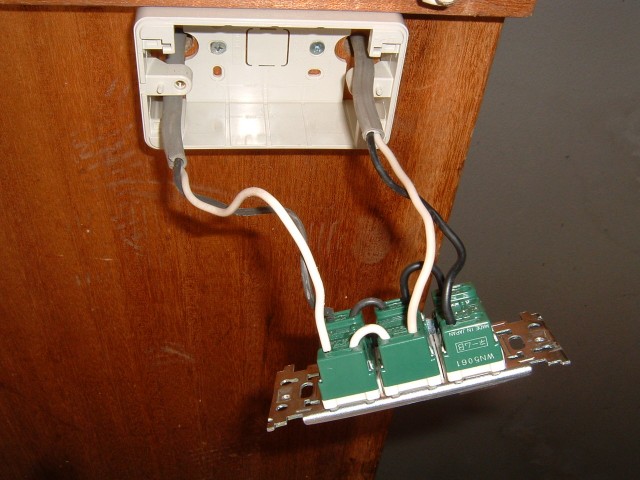

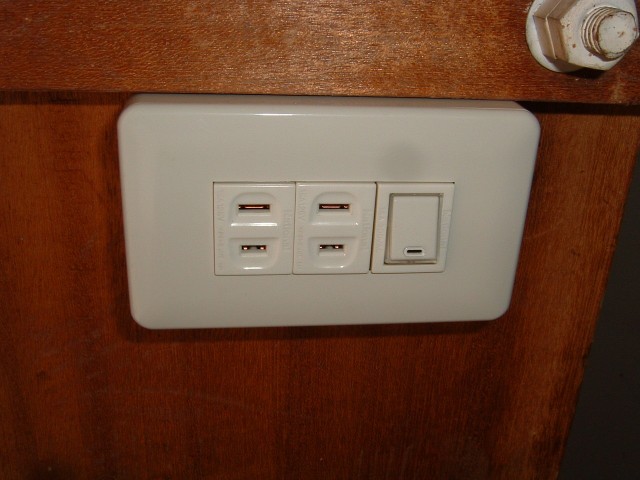

外部の電源からの線をコンセントにつなぐところまでは簡単ですが、問題はスイッチです。矢印で電気の流れを図解。 写真をクリック！	写真左側の配線が電源、右側の配線が蛍光灯につながります。 蛍光灯から来ているＦケーブルの黒い線の途中にスイッチが入るということですね！	コンセント＆スイッチの完成！ 倉庫で電動工具を使って作業ができます。蛍光灯もスイッチで点灯。今までは外壁のブレーカを、その都度ＯＮ・ＯＦＦしていました。	これが分かりやすい図です。 ２つのコンセントをつなぎ、蛍光管へと出て行くＦケーブルの黒線の途中にスイッチが入っているのが良く分かります！
