Ｌ Ａ Ｎ 配 線 工 事

作業日　２００９/４

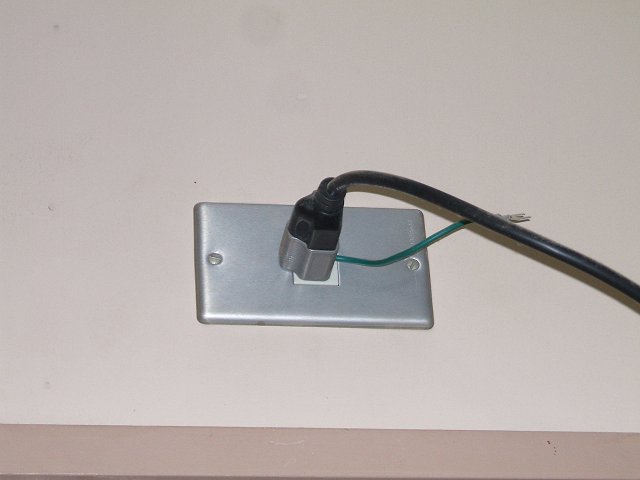

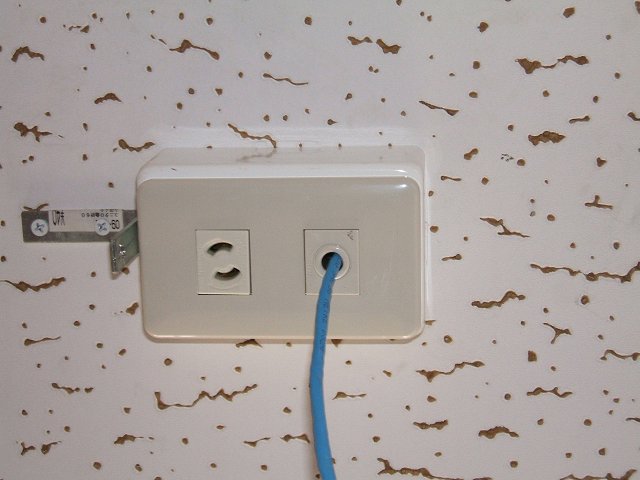

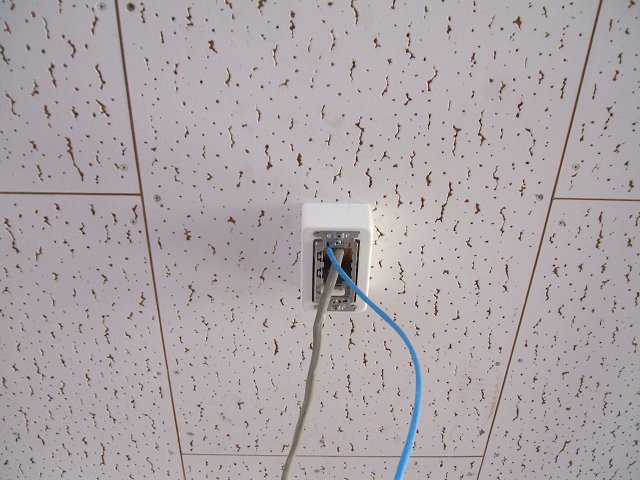

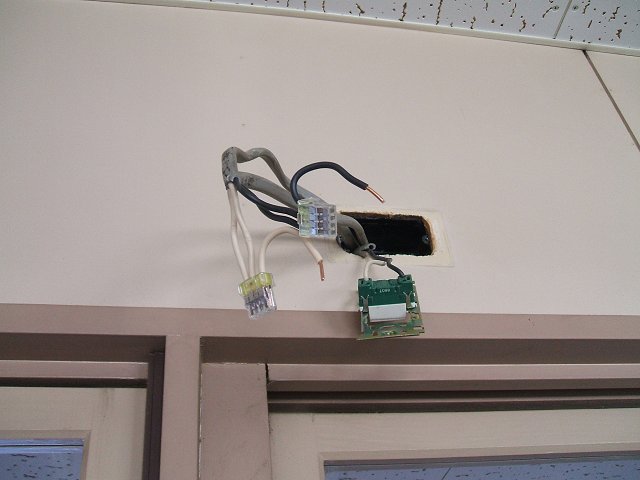

防犯カメラの電源を、保健室壁面のコンセントから分岐させる作業です。黒は黒、白は白で、間違えないように、結線します。	分岐させたＦケーブルは、壁面の内側から廊下の天井裏を通しています。コンセントのカバーをすると、すっきり元通り。	保健室内の電源およびハブから引いた、ＦケーブルとＬＡＮケーブルです。これらを、廊下の天井に取り付けた電源用ボックスに通します。	電源用ボックスに、Ｆケーブルと繋いだ脱落防止コンセントと、ＬＡＮケーブルを通す部品を取り付け、カバーをします。
		【 ＲＪ-45プラグ結線のコツ 】 　�@ ケーブルの被膜は多めに４�p 　　 位むいて作業しやすくする。 　�A きれいに線の色の順番を揃え 　　 たら真っ直ぐに揃うように引っ 　　 張って伸ばし２�p位にカットす   　 る。 　�B プラグの先端まで線をきっちりと 　　 届かせる。青い被膜は５�o位プ 　　 ラグの中に入れてかしめる。

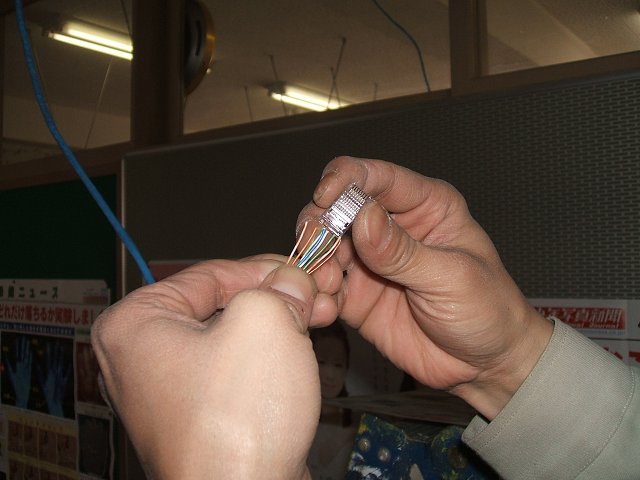

ＬＡＮケーブルに、ＲＪ-45プラグを取り付けます。ケーブルの色の配列を間違えないよう慎重に。	カメラと電源を、Ｌ字金具で廊下の天井に固定し、工事完了です。 しっかりと、かつすっきりと設置できました。

〜通級教室のＬＡＮ配線〜

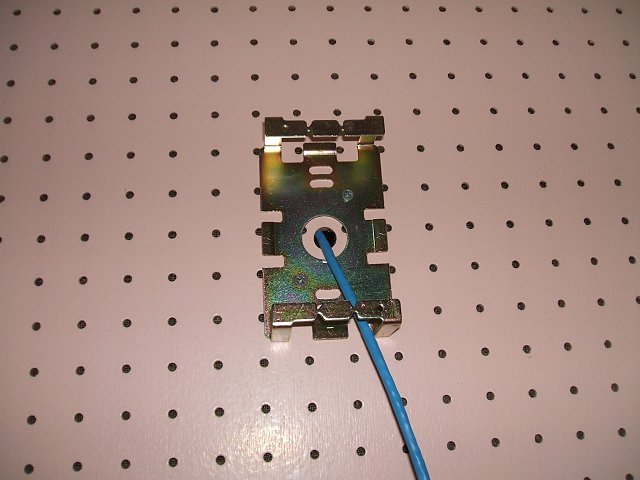

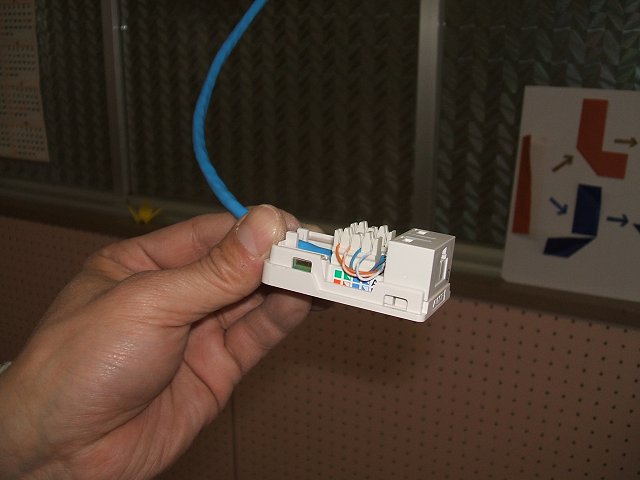

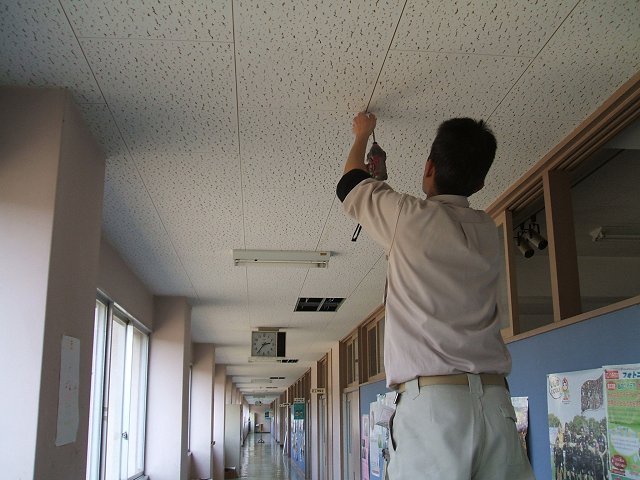

図工室のハブから廊下天井裏を通して、ＬＡＮケーブルを引き、通級教室天井付近の壁面から出します。	図工室前の廊下の天井付近。ＬＡＮケーブルを引くために、天井ジプトーンをはずしているところ。通級教室まで約25ｍ。	通級教室の天井は、ジプトーンのようにはずせないので、モールを使った露出配線にしました。	ＰＣからのケーブルを差し込む、パッチパネル、いわゆるメスのほうの部品です。 【 図�@ 】

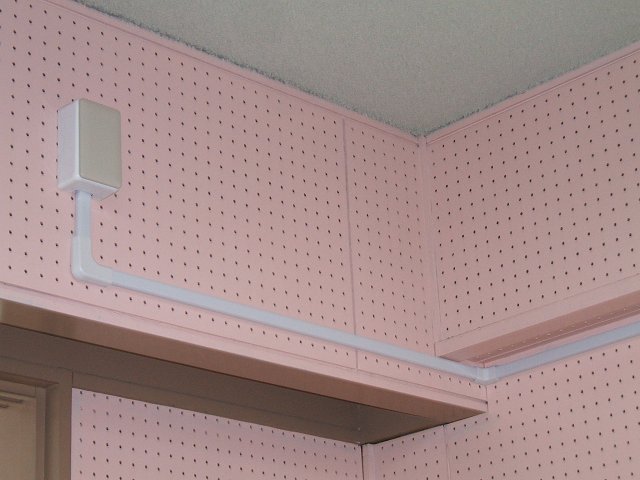

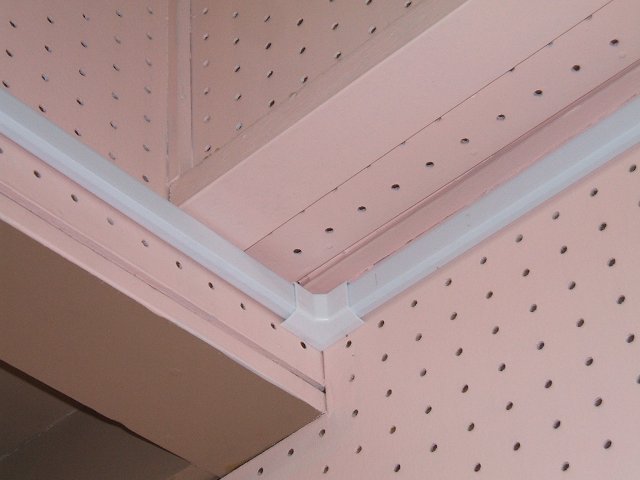

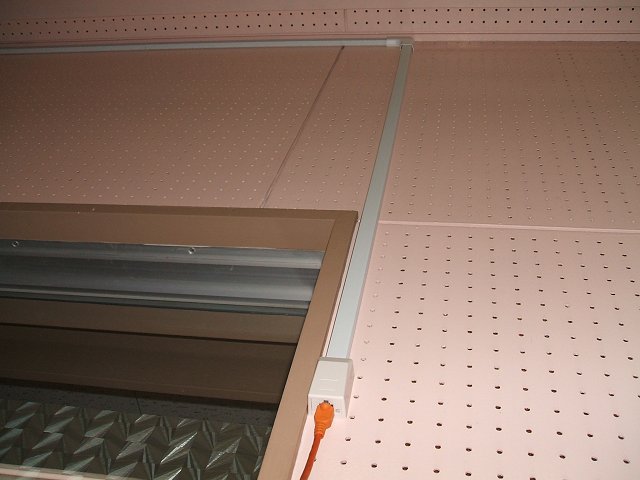

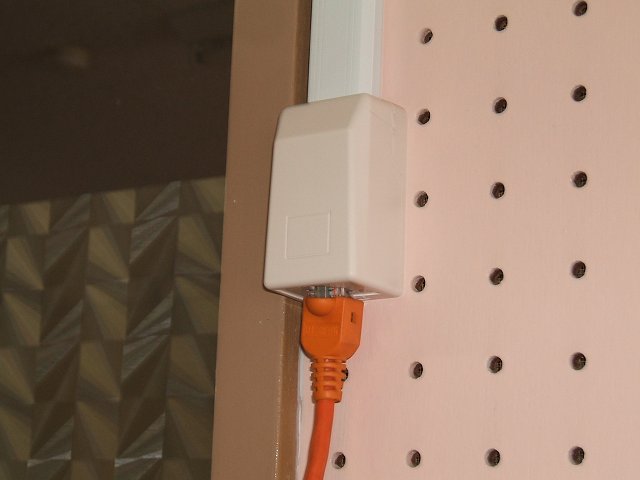

ＬＡＮケーブルの色を間違えないように結線します。	オレンジ色のケーブルが、ＰＣからのもの。ＬＡＮ配線が出来ました。	すっきりと、きれいに取り付けられました。	モールを直角に曲げた箇所にも、カバーをします。

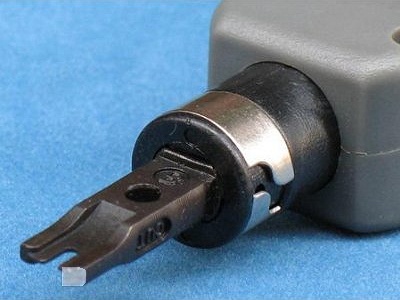

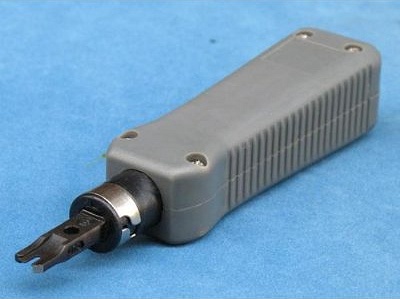

			←パンチダウン。 　パッチパネルに 　ＬＡＮケーブルを 　結線する道具。 　白い部分が刃。

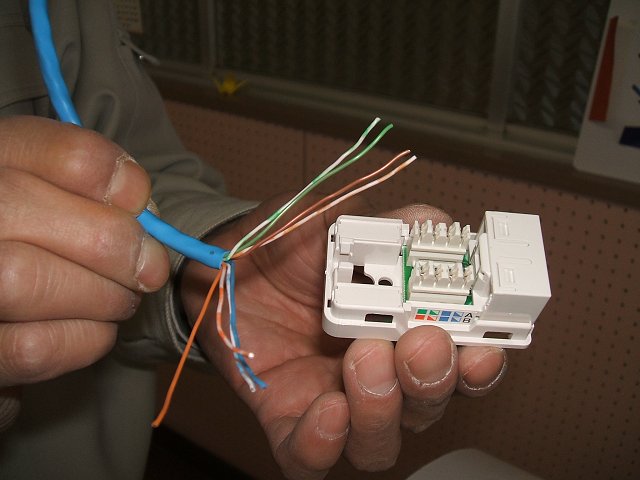

電源ボックスを利用したので、壁面も、とてもきれいな仕上がりです。	【 パッチパネル結線のコツ 】 　ケーブルはパッチパネルの内側から通し、８本にばらしたものを左右に４本ずつ、外側からＢタイプの色に合わせて挟む。【 図�@ 】参照。挟んだ線の上から、パンチダウンの刃をパネルの内側に向けて押し込むように余分な線を切る。
